    Фотоэлементы в системах автоматизации и их подключение


    Фотоэлементы - это устройства безопасности предотвращающие закрытие или открытие исполняющих механизмов при присутствии в людей, машин или предметов в проёме, проходе или проезде.

    Применяются фотоэлементы в системах автоматизации таких как :

    • Двери лифтов

    • Автоматические ворота

    • Автоматические шлагбаумы

    • Рольставни и рольворота

    • Цепные барьеры

    • Болларды

    • и прочее


    Принцип работы фотоэлементов:

    Передающий фотоэлемент (светодиод) отправляет инфракрасный луч определенной частоты с небольшим углом рассеяния ( примерно 5-10 градусов ) что позволяет уловить отправленный луч приёмным фотоэлементом на небольшом разбеге высоты и ширины, при попадании луча на фотоприёмник, фотоэлемент замыкает контакты Com и IR (N\С), при возникновении препятствия в проёме размыкает контакт.

    Тем самым блок управления по наличию сигнала от фотоэлемента понимает есть ли препятствие в проеме или нет, таким образом блок управления либо разрешает движение исполняющему механизму либо запрещает.

    Монтаж фотоэлементов :

    Установку фотоэлементов следует производить 400мм.- 500мм. от уровня земли.

    Сначала необходимо произвести примерку фотоэлементов:

    Передающий фотоэлемент устанавливается первым затем принимающий фотоэлемент подключается по временной схеме и примеряется на предполагаемое место установки, таким образом что бы луч стабильно принимался приемником.


    Подключение фотоэлементов :

    Подключение фотоэлементов производится к блоку управления исполняющего механизма. Бывают несколько типов подключения фотоэлементов в зависимости от производителя и модели фотоэлементов.

    Тип.1

    Рассмотрим одну из самых распространенных схем подключения 4х. проводную используется производителем Doorhan, аналогичная схема подключения с дополнительным 5тым. контактом реле используется производителем Came, а так же и другими производителями.

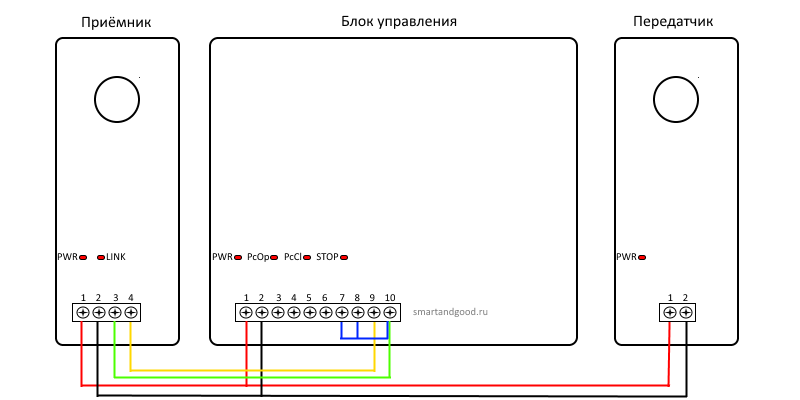

    Рис.1



    Распиновка Рис.1 :

    На передатчике :

    1. Vcc плюс питания (~12-24V)

    2. Gnd минус питания (~12-24V)

    3. Com общий (вход сигнала с блока управления)

    4. IR или N\C нормально закрытый контакт, при наличии луча на приёмнике замыкает контакт с Com тем самым отправляет сигнал на блок управления, при отсутствии разрывает контакт (выход сигнала с фотоэлемента)

    5. *при наличии N\O нормально открытый контакт обычно используется для контроля фотоэлементов


    На приёмнике :

    1. Vcc плюс питания (~12-24V)

    2. Gnd минус питания (~12-24V)


    На блоке управления *порядок клемм может отличатся :

    1. Vcc плюс питания (~12-24V)

    2. Gnd минус питания (~12-24V) на некоторых блоках управления Com

    3. ~LAMP + Не используется для подключения фотоэлементов

    4. ~LAMP - Не используется для подключения фотоэлементов

    5. SBS (Step By Step) Подключение кнопки управления воротами Не используется для подключения фотоэлементов

    6. SBS (Step By Step) Подключение кнопки управления воротами Не используется для подключения фотоэлементов

    7. STOP при разрыве перемычки блокирует движение ворот

    8. PcOp (Photocell Open) или PhOp при наличии сигнала разрешает движение на открытие при отсутствии блокирует разрешение на открытие ( при отсутствии фотоэлементов устанавливается перемычка на Com)(обычно подключается вторая пара фотоэлементов)

    9. PcCl (Photocell Close) или PhCl при наличии сигнала разрешает движение на закрытие при отсутствии блокирует разрешение на закрытие ( при отсутствии фотоэлементов устанавливается перемычка на Com)

    10. Com общий (выход управляющего сигнала из блока управления )


    Тип.2

    Рассмотрим ещё одну 5ти. проводную схему подключения отличается она тем что питание передатчика совмещено с сигналом TX, используется производителем Came и другими производителями тоже может применяться.

    Рис.2




    Распиновка Рис.2 :

    На передатчике :

    1. Vcc плюс питания (~12-24V)

    2. Gnd минус питания (~12-24V)

    3. TX совмещенный с питанием (выход на передающий фотоэлемент)

    4. N\C нормально закрытый контакт, при наличии луча на приёмнике замыкает контакт с Com тем самым отправляет сигнал на блок управления, при отсутствии разрывает контакт (выход сигнала с фотоэлемента)

    5. Com общий (вход сигнала с блока управления)


    На приёмнике :

    1. TX совмещенный с питанием (выход с приёмного фото элемента)

    2. Gnd минус питания (~12-24V)


    На блоке управления *порядок клемм может отличатся :

    • Vcc плюс питания (~12-24V)

    • Gnd минус питания (~12-24V) на некоторых блоках управления Com

    • E ~LAMP + Не используется для подключения фотоэлементов

    • 1. Не используется для подключения фотоэлементов

    • 3. Не используется для подключения фотоэлементов

    • 4. SBS (Step By Step) Подключение кнопки управления воротами Не используется для подключения фотоэлементов

    • Не используется для подключения фотоэлементов

    • С5 при наличии сигнала разрешает движение на открытие при отсутствии блокирует разрешение на открытие ( при отсутствии фотоэлементов устанавливается перемычка на Com)(обычно подключается вторая пара фотоэлементов)

    • С1 при наличии сигнала разрешает движение на закрытие при отсутствии блокирует разрешение на закрытие ( при отсутствии фотоэлементов устанавливается перемычка на Com)

    • 2. Com общий (выход управляющего сигнала из блока управления )


    Тип 3

    Так же существует еще один тип подключения фотоэлементов 2х. проводной или интерфейсный используется производителями FAAC, Horman. Подключение производится следующим образом 1вый контакт передатчика с 1вым контактом приёмника, 2рой со вторым, аналогично к блоку управления.
